.jpg)
HT Zircone pour Couronnes et Inlays
1. Introduction du Produit
La zircone HT est un matériau fiable conçu spécifiquement pour les couronnes et les inlays dentaires. Réputée pour sa résistance et sa translucidité, la zircone HT est le choix privilégié des professionnels dentaires recherchant durabilité et esthétique. Avec une structure granulaire fine et une composition équilibrée, ce matériau offre des performances constantes pendant le processus de fabrication, le rendant adapté à diverses applications dentaires.
2. Paramètres du Produit
Les paramètres suivants décrivent clairement les principales caractéristiques de la zircone HT :
- Couleur : Blanc
- Esthétique : Haute translucidité
- Densité après frittage : 6.0 g/cm³
- Résistance à la flexion : 1350 MPa
- Translucidité : 40%
- Température de frittage : 1530℃
- Taille Disponible :
- Composition Chimique de la Zircone HT :
Composant | HT Plus |
ZrO2+HfO2+Y2O3 | ≥99% |
Y2O3 | 4.5%-6.0% |
Al2O3 | ＜0.25% |
Autres Oxydes | ＜0.15% |
Ces paramètres indiquent si le matériau convient aux professionnels dentaires recherchant un équilibre entre résistance et translucidité dans leurs restaurations.
Courbe de Frittage de la Zircone HT | ||||
Étape de Frittage | Température Initiale (℃) | Température Finale (℃) | Temps (min) | Vitesse (℃/min) |
Étape 1 | 20 | 900 | 176 | 5 |
Étape 2 | 900 | 1530 | 79 | 8 |
Étape 3 | 1530 | 1530 | 120 | 0 |
Étape 4 | 1530 | 900 | 79 | -8 |
Étape 5 | 900 | Refroidissement Naturel | - | - |
La courbe de frittage de la zircone HT assure les meilleures performances et la stabilité du matériau.
3. Caractéristiques du Produit
- Haute Résistance : La résistance à la flexion de la zircone HT atteint 1350 MPa, garantissant la durabilité et la stabilité des restaurations.
- Excellente Translucidité : Avec un taux de translucidité de 40%, elle simule l'apparence des dents naturelles.
- Bonne Adaptabilité : Convient à divers types de restaurations dentaires, y compris les couronnes et les inlays.
Température de Frittage Élevée : Température de frittage allant jusqu'à 1530℃, garantissant la stabilité et la durabilité du matériau.
4. Applications
- Utilisé pour les couronnes dentaires, les inlays et les bridges.
- Particulièrement adapté aux restaurations nécessitant une haute résistance et une bonne translucidité.
Large application clinique et en laboratoire pour répondre à divers besoins de restauration dentaire.

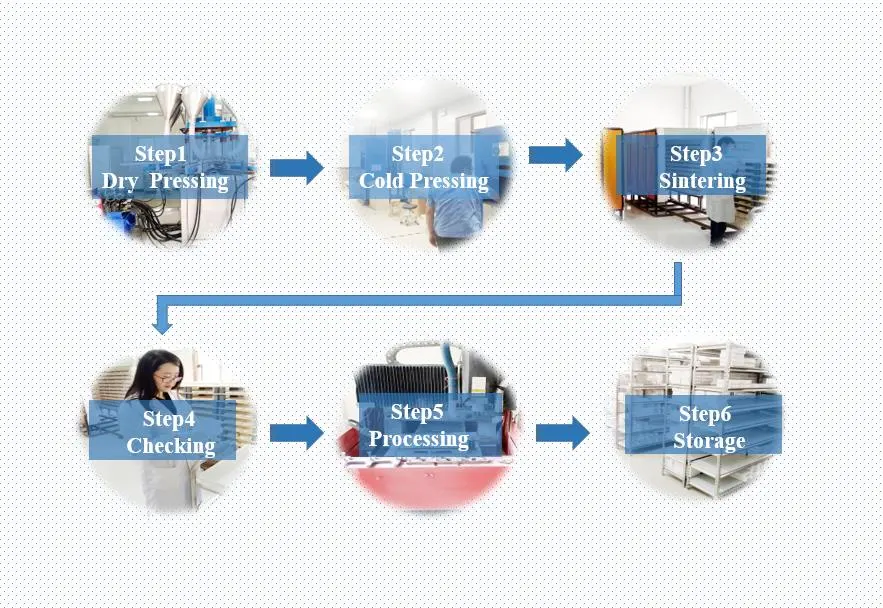

5. Processus de Fabrication
Le processus de fabrication de la zircone HT comprend une sélection rigoureuse des matières premières, un mélange précis et un frittage à haute température. Ces étapes garantissent les performances élevées et la cohérence du matériau.
6. Certification
Nous possédons les certifications ISO 13485 et CE, assurant que nos produits répondent aux normes de qualité internationales.
7. Livraison et Service
Nous offrons un service de livraison rapide et veillons à la sécurité des produits pendant le transport. Notre équipe de service client est toujours prête à fournir un support technique et des solutions.
8. Questions Fréquemment Posées
- Pour quelles applications dentaires la zircone HT est-elle adaptée ? Elle est adaptée à diverses restaurations dentaires, telles que les couronnes, les inlays et les bridges.
- Quelle est la translucidité du matériau ? La zircone HT possède un taux de translucidité de 40%, simulant l'apparence des dents naturelles.
- Quelle est la température de frittage ? La température de frittage du matériau est de 1530℃.
- Les produits sont-ils conformes aux normes internationales ? Oui, nos produits sont conformes aux certifications ISO 13485 et CE.
Pour plus d'informations, veuillez contacter info@honchon.com.
